抽汽止回阀

简要描述:

CKH643H抽汽止回阀用于电厂或热电厂抽气系统,或其它系统的和水等 非腐蚀性介质管道上,防止汽轮机级负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎,毁坏汽轮发电机的恶性事故, 并防止加热器系统管道泄漏使水从抽汽紧密的关闭,确保在给水加热器出现水位超高时,气动装置部件接到液体逆流信号后,将汽轮机迅速隔开,给汽轮机或抽气系 统以zui大保护。

更新时间:2020-10-20

浏览次数:51

抽汽止回阀

一、简介:
    CKH643H抽汽止回阀用于电厂或热电厂抽气系统,或其它系统的和水等 非腐蚀性介质管道上,防止汽轮机级负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎,毁坏汽轮发电机的恶性事故, 并防止加热器系统管道泄漏使水从抽汽紧密的关闭,确保在给水加热器出现水位超高时,气动装置部件接到液体逆流信号后,将汽轮机迅速隔开,给汽轮机或抽气系统以zui大保护。


二、特点:
1、抽汽止回阀密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
2、当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
3、重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平稳和减少振动。


三、技术要求:
1.气源接口:RC1/2
2.气缸操作压力:0.3-0.6MPa
3.紧急切断时间;0.5-1秒
4.连接法兰:JB/T79-94
5.结构长度:GB 12221-89
6.电源电压:AC220-DC24V(订货时注明


四、技术参数:

公称通径(mm)

100~1600

公称压力(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气压密封试验

0.6

适用介质

水、蒸汽、煤气

适用温度(℃)

软密封:≤80℃;C碳素钢-29-425℃;   I合金钢-29-530℃;P 铬镍钛钢与R铬镍钼钛钢-196-600℃

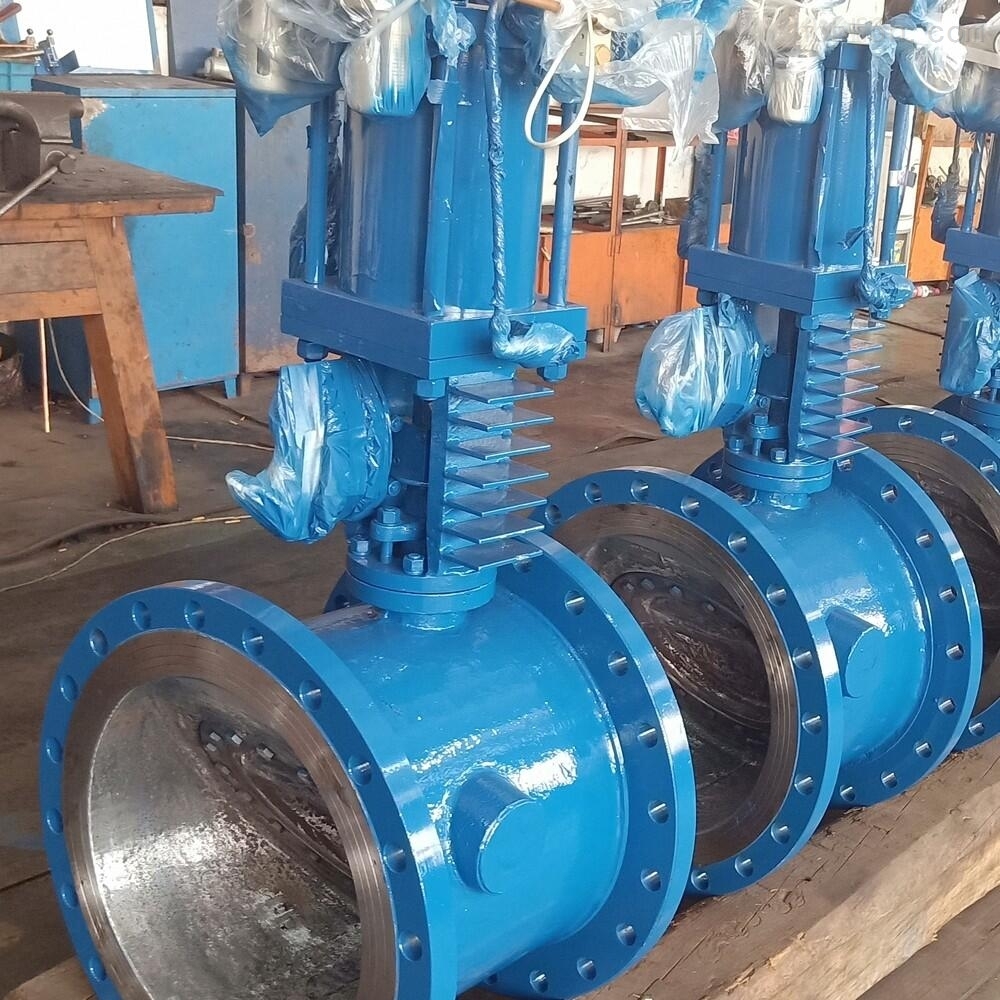

五、实物图:
